Optique ahl/alc problème

[Aziz.gh]

Salut à tous,

J’ai besoin d’un coup de main concernant un problème après un changement d’optiques sur ma BMW E90 335d LCI.
J’ai remplacé mes anciens phares par des optiques avant directionnels (AHL). Mon module est un FRM2 LED AHL.
Depuis le changement, j’ai plusieurs soucis :
J’ai toujours une erreur "éclairage directionnel défaillant" au tableau de bord.
Les pleins phares ne fonctionnent pas quand je suis en feux de croisement.
Quand les feux sont éteints, et que je fais un appel de phare, c’est le code (feux de croisement) qui s’allume au lieu du plein phare.
Je pense que c’est un souci de câblage ou de pinout, donc j’aimerais vérifier les pins du connecteur de l’optique avant.
Est-ce que quelqu’un aurait le schéma électrique entre le module FRM2 et les phares avant (AHL) pour que je puisse vérifier ça proprement ?
7 chiffres de vin code : A778339

Merci d’avance pour votre aide !

[TooShort]

Salut,

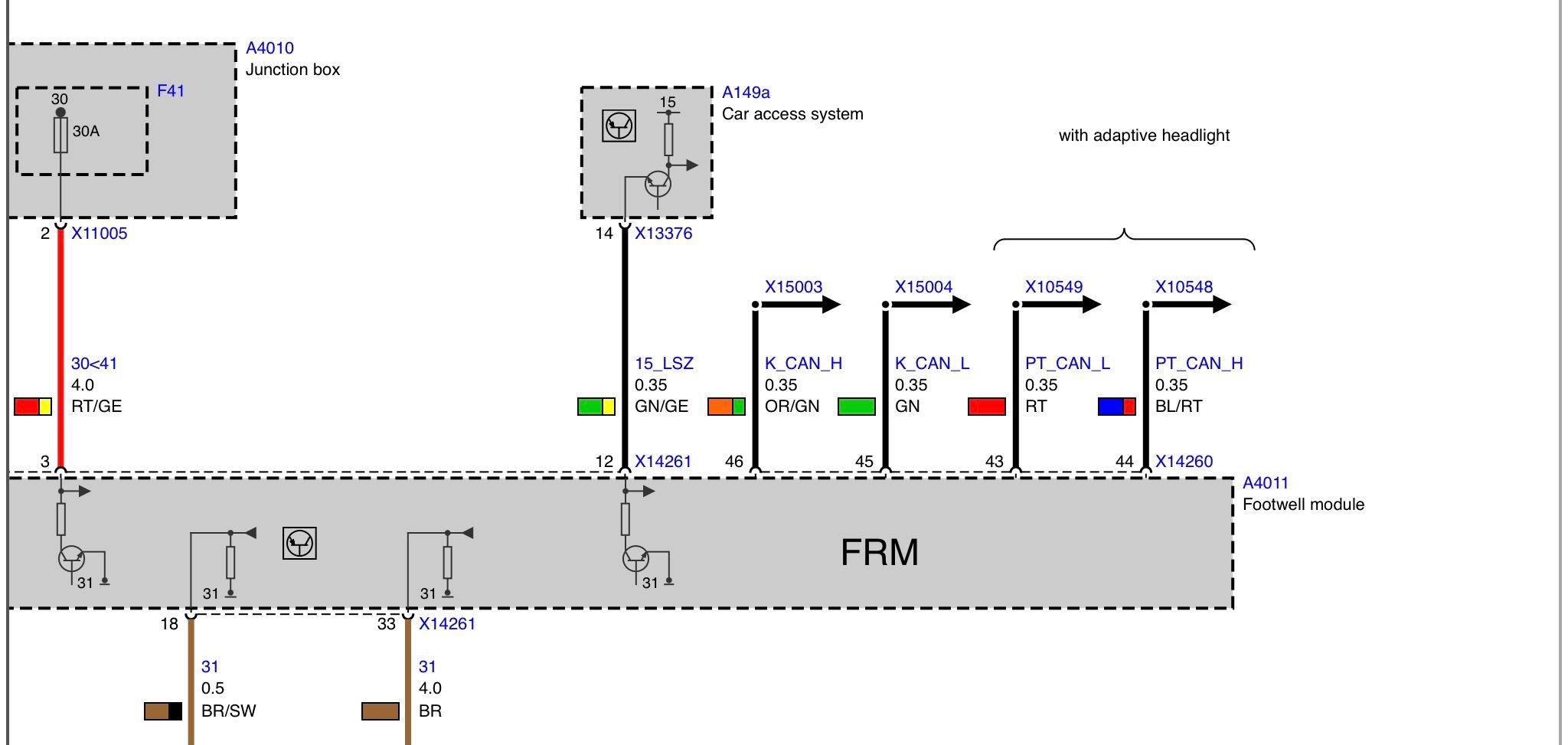

Voilà ce que j’ai trouvé comme schéma électrique, en espérant que cela t’aide

[Aziz.gh]

Merci beaucoup pour ta réponse, je vais vérifier ça et je te fais un retour dès que possible.

[Aziz.gh]

Re bonjour,

Après vérification, le schéma est correct, mais j’ai quelques doutes sur les pinouts ,il est possible qu’ils aient été inversés avant que j’achète la voiture.

Est-ce que quelqu’un aurait le schéma de pinout d’origine ? Ou bien une photo réelle de connecteur ?

Merci

[TooShort]

Pourquoi sur tes prises, il y a des traces de rafistolage, tu as l’impression que ce n’est pas d’origine ?

[Aziz.gh]

L'ancien propriétaire avait modifié le câblage pour faire fonctionner les feux LED. J'ai remis le faisceau en configuration OEM, mais j'ai encore quelques doutes concernant les pinouts.
