Emplacement du capteur d’arbre à came

[Yovan40]

Bonjour à tous,

je suis nouveau sur le forum. Je demande votre aide car m'étant rendu compte qu'il y a de nombreux problèmes moteurs qui correspondent à ceux d'une panne de capteur d'arbre à came, notamment après avoir vérifié avec un OBD, typiquement voiture qui s'éteint parfois sans raison, et défaut DSC qui apparaît et engendre d'autres défauts moteurs. J'ai commandé un nouveau capteur d'arbre à came pour le changer. Cependant, lorsque j'ai retiré mon cache moteur, je n'arrive pas à trouver l'emplacement du capteur d'arbre à came . Ma BMW est une E90 320D 2006, 163 chevaux, et donc le moteur est un M47TUD20. J'ai trouvé les infos comme quoi il était près de la pompe à vide, mais je ne le trouve pas. Je vous joins deux photos, peut-être que vous pourriez l'identifier.

Merci d'avance pour votre aide.
Deuxième petite question, je me suis rendu compte que toute la mousse qui protège l'admission du capot moteur avait fondu et me pourri le moteur. J'ai donc retiré toute cette mousse et donc j'aimerais savoir s'il y a un impact de remettre le cache moteur sans cette mousse. Merci beaucoup pour votre aide.

[Logann]

Slt,

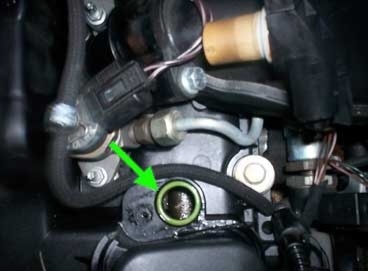

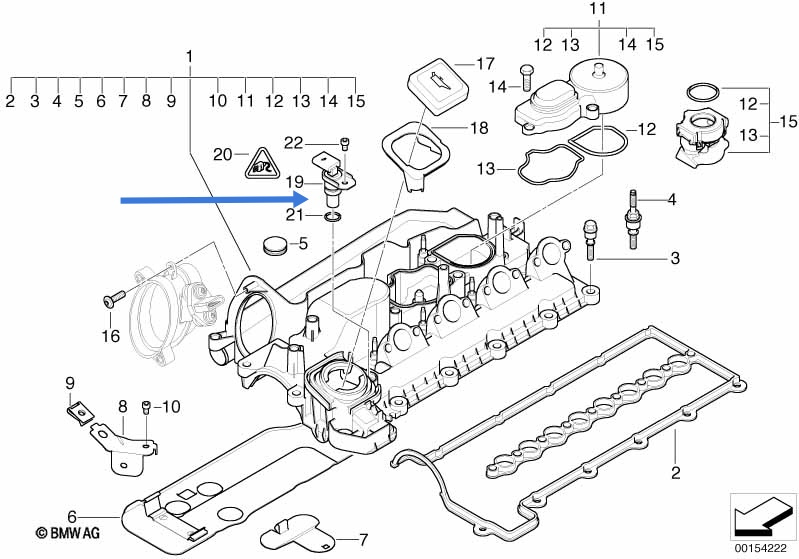

Pour la position du capteur de position d'arbre à cames, il se trouve juste à côté du bouchon de remplissage d'huile, tu ne peux pas le louper



Une fois enlever



Pour la mousse si elle y est c'est qu'elle doit bien servir a quelque chose certainement pour protéger le carénage du moteur et éviter qu'il ne fonde...

[Yovan40]

Salut,

Super merci beaucoup pour ton aide !
Concernant la mousse je vais retirer toute la mousse qui a fondu ainsi que le cache moteur dans l’immédiat. J’ai une des patte de fixation (une des deux qui tient le cache) qui a lâcher et générait une vibration du tableau de bord…

D’ailleurs est-ce qu’il existe des sites spécialisés où je peux trouver des schémas avec la nomenclature des pièces du moteur un peu comme le schéma que tu as envoyé ? (Impossible de trouver le réf de cette patte de fixation…)

Merci,
A+

[Yovan40]

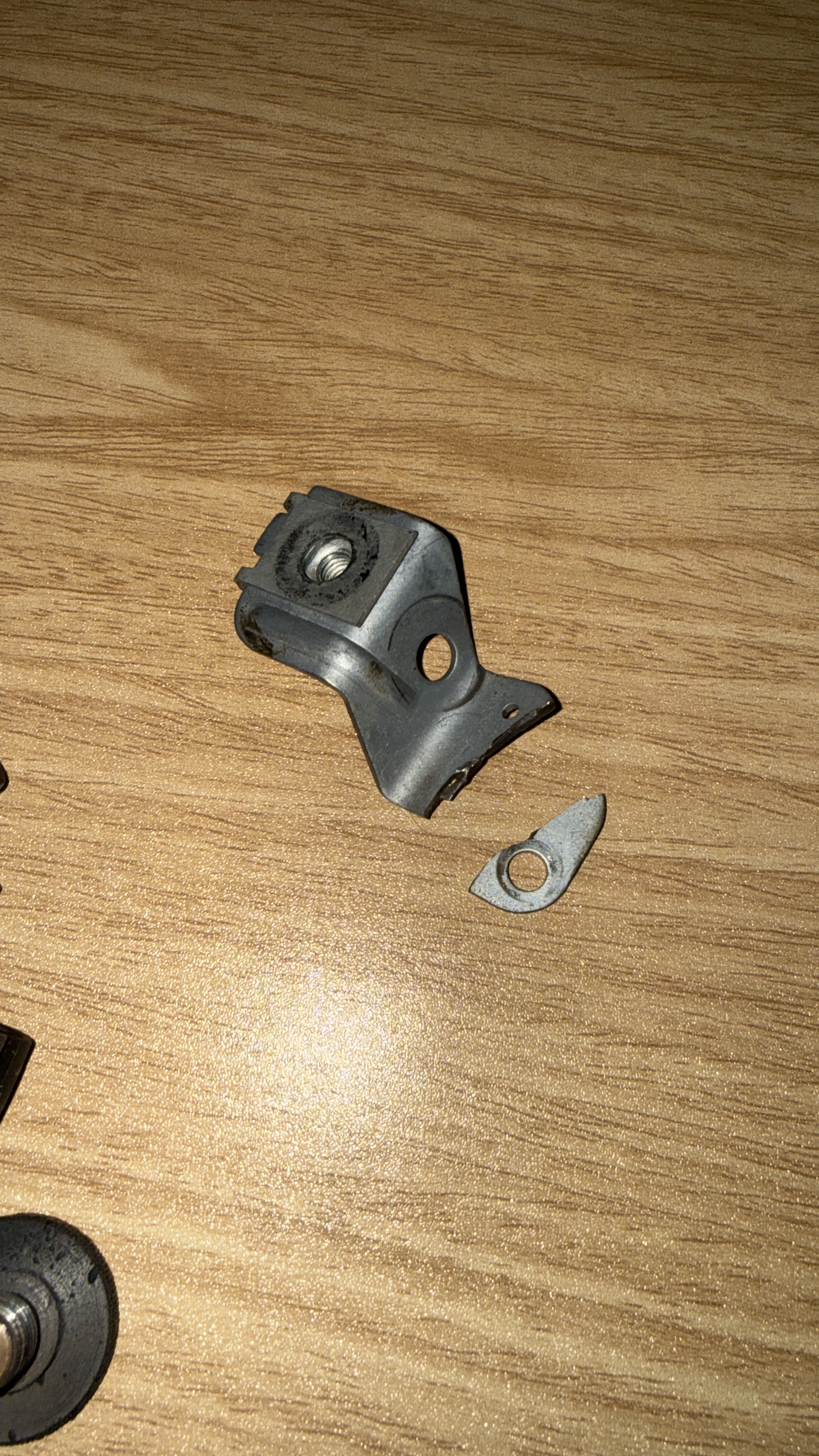

Voici la patte en l’occurrence en PJ.

[Logann]

Voici la patte en l’occurrence en PJ.

Désolé mais tu n'a pas mis de pièce jointe

Regarde ce tuto pour mettre une photo viewtopic.php?t=125206

[Yovan40]

Ah pardon, merci pour le tuto.

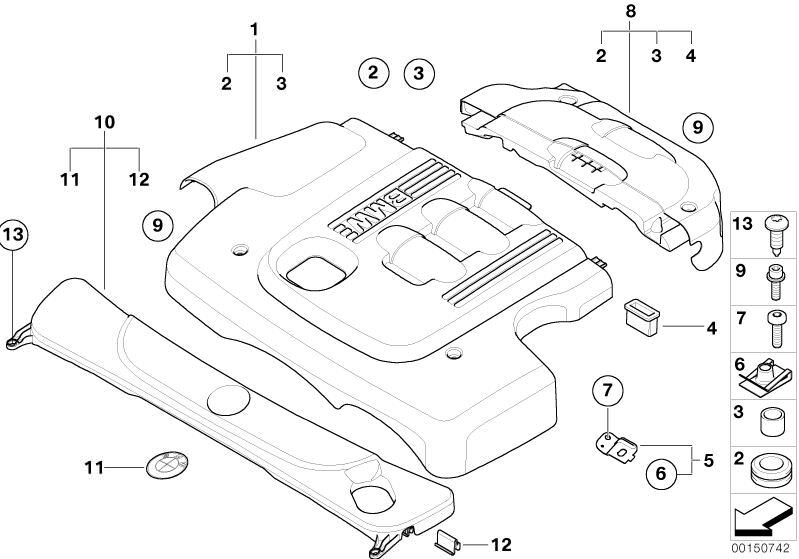

Voici la capture d’écran :



Merci !

[Logann]

Slt,

Alors cette pièce à la référence (n°5) 11147807539 support de couvercle acoustique

Exemple: https://www.hubauer-shop.de/fr/holder-f ... 07539.html




Bon weekend
